Kuvia ilmalämpöpumpun asennuksen eri vaiheista

asennus
Tällä kertaa läpivienti tehdään sisäyksikön vasemmasta alareunasta.
Reiän halkaisija 76mm.
asennus

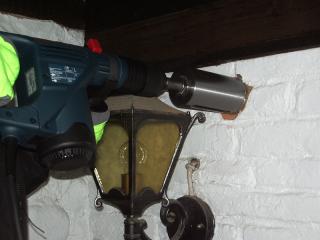

Tiiliseinän läpi timanttiterällä.
Asennus



Valmisläpivienti.

Ulkoseinän läpiviennissä käytetään

AINA läpivientiputkea jonka ympärykset eristetään.

Näin vältytään kosteusongelmilta.

Asennus
Kylmäaineputkien suojakotelojen asennus.

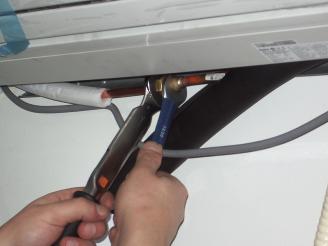

asennusKylmäaineputkien liitokset oikeaan tiukkuuteen momenttiavaimella.
asennus
Koeponnistus typellä ennen tyhjiöintiä.
asennus

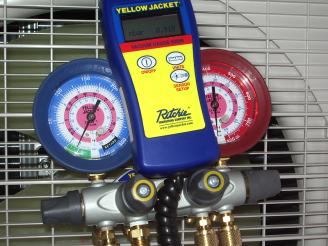

Tyhjiöinti alle 2,7 mbar loppupaineeseen.
asennus

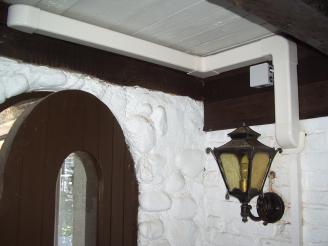

Valmis kotelolinja.

Ulkoyksikkö asennettuna.
Asennus
Sisäyksikkö asennettuna.
(kotelolinja ei liity ilmalämpöpumppuun !)
